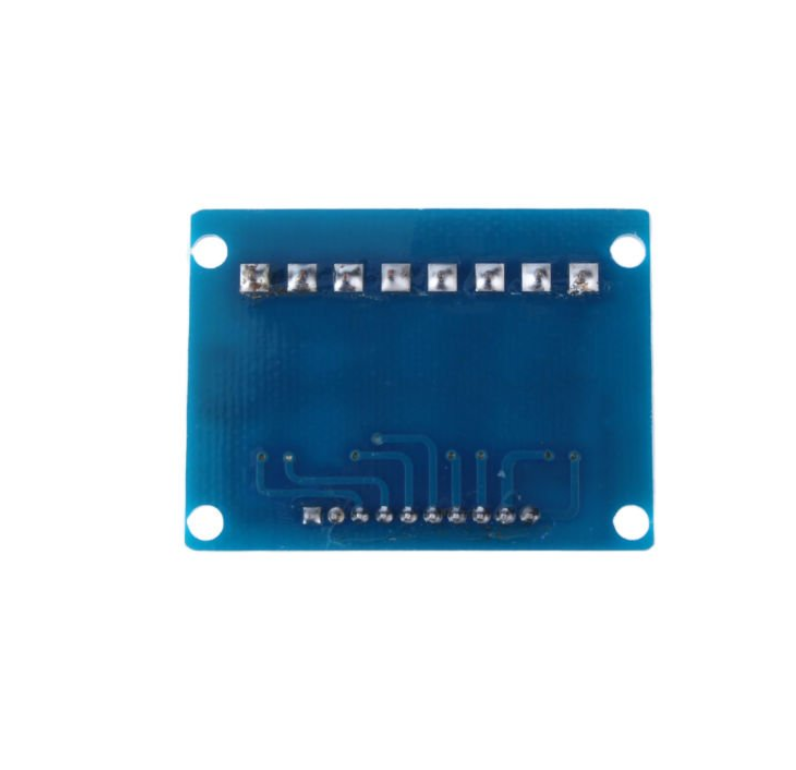

HG7881 4 چینل ڈی سی سٹیپر موٹر ڈرائیور کنٹرولر بورڈ

موٹر ڈرائیو ماڈیول اپنے چار L9110S چپ کے ساتھ آتا ہے.

ماڈیول سپلائی وولٹیج: 2.5-12V.
مناسب موٹر رینج: موٹر آپریٹنگ وولٹیج 2.5V-12V کے درمیان، 0.8A کی زیادہ سے زیادہ آپریٹنگ موجودہ.
DIY سمارٹ کار روبوٹ موٹر ڈرائیونگ کے لئے کامل.
آپ 4 ڈی سی موٹرز یا دو 4 تار 2 مرحلے مرحلہ موٹر چل سکتے ہیں.
ماڈل: HG7881.
پاور سپلائی: ڈی سی 2.5-12V.
ہم آہنگ موٹر: ڈی سی موٹر یا سوپر موٹر (کام کرنے والے وولٹیج 2.5-12V زیادہ سے زیادہ موجودہ 0.8A).
سائز: 50 * 36 * 14.4 ملی میٹر (ایل * ڈبلیو * ایچ).
وزن: 13.2 جی.

ماڈیول انٹرفیس کی تفصیل:

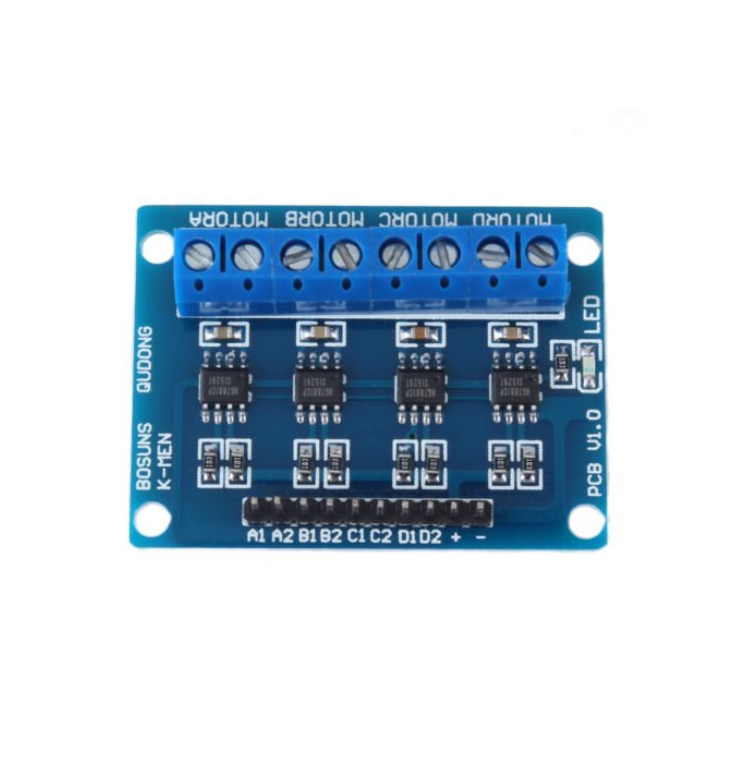

[10P بلیک جھیل پن کی تفصیل]
A1: بیرونی مائیکروسافٹ کنٹرولر IO پورٹ؛
A2: بیرونی مائیکروسافٹ کنٹرولر IO پورٹ؛
B1: بیرونی مائکروسافٹ کنٹرولر IO پورٹ؛
B2: بیرونی مائکروسافٹ کنٹرولر IO پورٹ؛
C1: بیرونی مائکروسافٹ کنٹرولر IO پورٹ؛
C2: بیرونی مائیکروسافٹ کنٹرولر IO پورٹ؛
D1: بیرونی مائکروسافٹ کنٹرولر IO پورٹ؛
D2: بیرونی مائیکروسافٹ کنٹرولر IO پورٹ؛
+: بیرونی وولٹیج 2.5V-12V؛
- خارجہ GND.

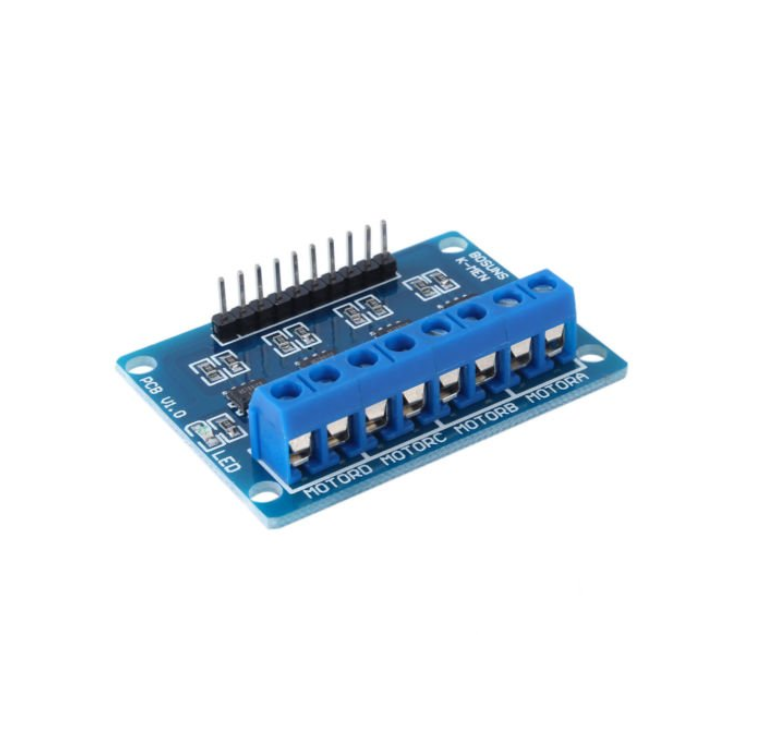

[8 پی پی سی بی ٹرمینل بلاک]
1، موٹا ڈی سی 2 پن، غیر رویہ منتخب کریں؛
2، MOTORB کو منتخب کریں ڈی سی 2 پن، غیر سمتلیی؛
3، MOTORC کو منتخب کریں ڈی سی 2 پن، غیر سمتلیی؛
4، MOTORD منتخب کریں ڈی سی 2 پن، غیر سمتلیی.

ماڈیول تفصیل:
VCC پر، GND ماڈیول پاور اشارے روشنی
A1 ہائی ان پٹ، A2 ان پٹ کم، موٹورا موٹر منتقل کر دیا گیا ہے؛
A1 کم ان پٹ، A2 ان پٹ ہائی، موٹورا موٹر بدلے؛
B1 ہائی ان پٹ، B2 ان پٹ کم، موٹور بی موٹر منتقل کر دیا گیا ہے؛
B1 کم ان پٹ، B2 ان پٹ ہائی، موٹر موٹر موٹر انوینٹری؛
C1 ہائی ان پٹ، C2 ان پٹ کم، موٹورک موٹر منتقل کر دیا گیا ہے؛
C1 کم ان پٹ، C2 ان پٹ اعلی، موٹورک موٹر بدلے؛
D1 ہائی ان پٹ، D2 ان پٹ کم، MOTORD موٹر منتقل کر دیا گیا ہے؛
D1 کم ان پٹ، D2 اعلی ان پٹ، MOTORD موٹر بدلے؛
